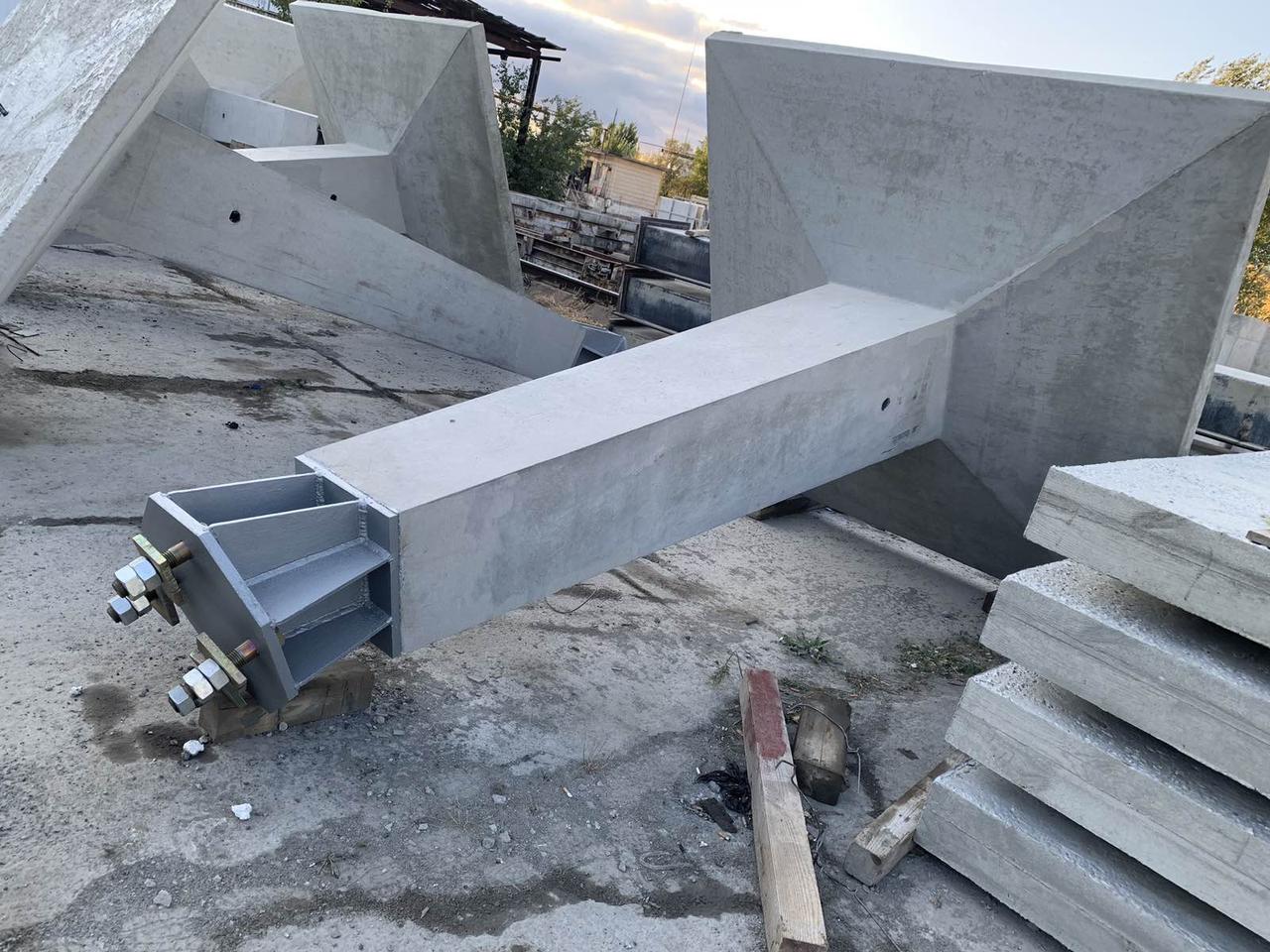

Залізникові фундаменти ЛЕП призначені для монтажу ліній електропередач напругою 110-500 кВ на основі залізобетонних і металевих опор.
Грибоподібні фундаменти під уніфіковані металеві опори LEP 35-500 кВ, що виготовляються по серії 3.407-115, діляться на дві групи: основна номенклатура конструкцій — звичайні монолітні грибоподібні підні підніжки з похилими та вертикальними стійками; складані монолітні грибоподібні фундаменти з навісними плитами; додаткова номенклатура конструкцій — підніжки з модернізованим наголовником під анкерно-вуглові опори; складові фундаменти з болтовим або звареним з'єднанням нижньої частини та стійки.
No п/п |
Найменування |
Тип, креслення |
Ескіз |
Основні розміри, мм |
Марка бетону |
Об`єм, м3 |
Вага, т |
||
довжина (L) |
ширина(B) |
висота(H) |
|||||||
основа (LхВ) |
|||||||||
1 |
Фундамент |
|
1500 |
1500 |
3200 |
400 |
1,0 |
2,50 |
|
2 |
1800 |
1800 |
3200 |
400 |
1,2 |
3,00 |
|||
3 |
1200 |
1200 |
2700 |
400 |
0,59 |
1,50 |
|||
4 |
1500 |
1500 |
2700 |
400 |
0,96 |
2,40 |
|||
5 |
1800 |
1800 |
2700 |
400 |
1,17 |
2,90 |
|||
6 |
2100 |
2100 |
2700 |
400 |
1,36 |
3,40 |
|||
7 |
2100 |
2100 |
2700 |
400 |
1,36 |
3,40 |
|||
8 |
Ф4-4А |
2100 |
2100 |
3200 |
400 |
1,45 |
3,62 |
||
9 |
2400 |
2400 |
3200 |
400 |
1,79 |
4,43 |
|||
10 |
Ф5-3 |
2400 |
2400 |
3200 |
400 |
1,79 |
4,45 |
||
11 |
2400 |
2400 |
3200 |
400 |
1,79 |
4,48 |
|||
12 |
2700 |
2700 |
3200 |
400 |
2,24 |
5,60 |
|||
Примітка: |
Кількість шпильок, їх довжина та діаметр різьби може змінюватись в залежності від замовлення. |
||||||||
|
Таблиця 2
No п/п |
Найменування |
Тип, креслення |
Ескіз |
Основні розміри, мм |
Марка бетону |
Об`єм, м3 |
Вага, т |
||
довжина (L) |
ширина(B) |
висота(H) |
|||||||
основа (LхВ) |
|||||||||
1 |
Фундамент |
|
2100 |
2100 |
3115 |
400 |
1,7 |
4,3 |
|
2 |
2400 |
2400 |
3115 |
400 |
2,0 |
5,0 |
|||
3 |
2700 |
2700 |
3115 |
400 |
2,5 |
6,25 |
|||
Примітка: |
Кількість шпильок, їх довжина та діаметр різьби може змінюватись в залежності від замовлення. |
||||||||
Серія 3.407-115, випуск 2, «Энергосетьпроект», 1976 р. |
Таблиця 3
No п/п |
Найменування |
Тип, креслення |
Складові виробу |
Ескіз |
Основні розміри, мм |
Марка бетону |
Об`єм, м3 |
Вага, т |
||
довжина (t) |
ширина(b) |
висота(h) |
||||||||
1 |
Фундамент складений |
ФундаментФ6-А (1 шт.) |
|
2020 |
3000 |
3115 |
400 |
2,7 |
6,9 |
|
Плита |
1700 |
3000 |
380 |
300 |
0,76 |
1,9 |
||||
2 |
ФундаментФ6-А (1 шт.) |
2020 |
3000 |
3115 |
400 |
2,7 |
6,9 |
|||
Плита |
2200 |
3000 |
380 |
300 |
0,97 |
2,4 |
Мінімальний обсяг замовлення: 1 шт.
Зателефонувавши нам прямо зараз Ви зможете купити фундаменти з вигідними умовами на доставку до Вашого об'єкта.
Доставка:
Здійснюємо доставку продукції в усі регіони України, доставка виробляється вантажними транспортними компаніями. Час доставлення: 1-2 дні.
Чому вигідно працювати з нами:
- Консультації досвідчених менеджерів за властивостями та застосуванням матеріалів
- Виконуємо всі договореності точно в термін і в повному об'ємі
- Доступна ціна
Графік роботи:
Ми працюємо з понеділка по п'яті з 08:00 до 5800 без перерв. Заявки, залишені у вихідні, обробляються в понеділок поза чергою.
Наша кампанія рада запропонувати клієнтам величезну різноманітність ЖБІ за доступними цінами! Ми давно працюємо на ринку, і наші клієнти довіряють чудовій якості наших товарів. Багатоетапний контроль якості кожного виробу — запорука довговічної експлуатації ЖБІ на користь вашої справи!
Шановні покупці! Звертаємо Вашу увагу на те, що в нашому каталозі вказані роздрібні ціни та можуть відрізнятися від наявних на цей момент. Пролягання — уточнюйте ціну та наявність за телефоном.
Основні | |
---|---|
Виробник | Власне виробництво |
Країна виробник | Україна |
Вид залізобетонного виробу | Фундамент опор ЛЕП |
Довжина | 2700 мм |
Ширина | 2700 мм |
Висота | 3115 мм |
Вага | 6.25 т |
- Ціна: від 92 700 ₴
