Ми пропонуємо тільки ходові пуансони для пробивання отворів, насправді ми регулярно застосуваннямо сотні різних пуансонів, включно з фігурними. Багато візерунків можна отримати поєднанням різних пуансонів
Якщо Ви не знайшли потрібний матеріал, тип і візерунок перфорації, звертайтеся, ми оцінимо можливість виготовлення необхідного виробу.
Изготовим перфорацію за індивідуальними ескізами. Малюнок перфорації можете вибрати з запропонованих варіантів або придумати самі. Можлива перфорація аркуша конструкційної сталі завтовшки до 2 мм, неіржавкого — до 1,5 мм. можемо виконати повний цикл виготовлення деталей із перфорацією. Перфорація, гнучкість на листогнистковому верстаті з ЧПК (максимальна довжина згину до 3200 мм), зварювання (напівавтоматична, аргонно-дугова), порошкове фарбування. Надає послуги з виготовлення деталей механічною обробкою — токарна, фрезерна.
|
|

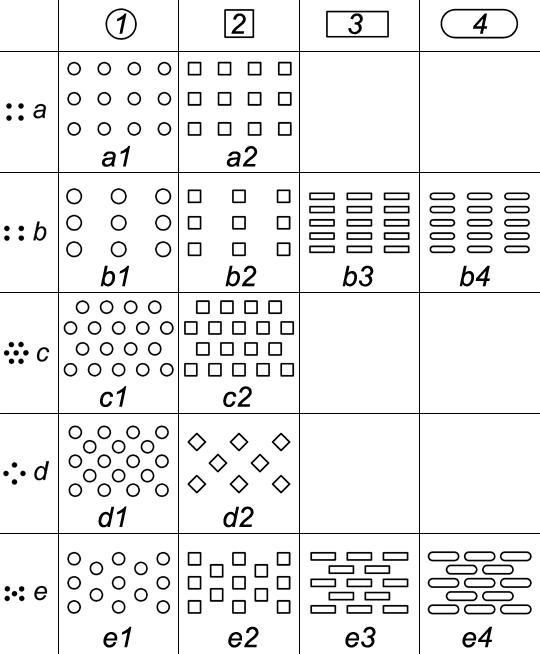

a1 — Круглий отвір по квадрату
Перфорований аркуш із круглими отворами, розташованими по квадрату, позначається у форматі: a1-d-t.
де: d - діаметр отворів, мм;
t - крок між центрами отворів, мм.
|
|
|
b1 — Круглий отвір за прямокутником
Перфорований аркуш із круглими отворами, розташованими по прямокутнику, позначається у форматі: b1-d-t1×t2.
де: d - діаметр отворів, мм;
t1 - крок між центрами отворів по вертикалі, мм;
t2 - крок між центрами отворів по горизонталі, мм.
|
|
|
c1 — Круглий отвір за шестикутником
Перфорований аркуш із круглими отворами, розташованими за шестикутником, позначається у форматі: c1-d-t.
де: d - діаметр отворів, мм;
t - крок між центрами отворів, мм.
|
|
|
d1 — Круглий отвір по квадрату, поверненому на 45°
Перфорований аркуш із круглими отворами, розташованими по квадрату, поверненому на 45°, позначається у форматі: d1-d-t.
де: d - діаметр отворів, мм;
t - крок між центрами отворів, мм.
|
|
|
e1 — Круглий отвір із симетричним зміщенням
Перфорований аркуш із круглими отворами, розташованими із симетричним зміщенням, позначається у форматі: e1-d-t1×t2.
де: d - діаметр отворів, мм;
t1 - крок між центрами отворів по вертикалі, мм;
t2 - крок між центрами отворів по горизонталі, мм.
|
|
|
a2 — Квадратний отвір по квадрату
Перфорований аркуш із квадратними отворами, розташованими по квадрату, позначається у форматі: a2-a-t.
де: a - сторона квадрата, мм;
t - крок між центрами отворів, мм.
|
|
|
b2 — Квадратний отвір за прямокутником
Перфорований аркуш із квадратними отворами, розташованими по прямокутнику, позначається у форматі: b2-а-t1×t2.
де: a - сторона квадрата, мм;
t1 - крок між центрами отворів по вертикалі, мм;
t2 - крок між центрами отворів по горизонталі, мм.
|
|
|
c2 — Квадратний отвір за шестикутником
Перфорований аркуш із квадратними отворами, розташованими по шестикутнику, позначається у форматі: c2-a-t.
де: a - сторона квадрата, мм;
t - крок між центрами отворів, мм.
|
|
|
d2 — Квадратний отвір по квадрату, поверненому на 45°
Перфорований аркуш із квадратними отворами, розташованими по квадрату, поверненому на 45°, позначається у форматі: d2-a-t.
де: a - сторона квадрата, мм;
t - крок між центрами отворів, мм.
|
|
|
e2 — Квадратний отвір із симетричним зміщенням
Перфорований аркуш із квадратними отворами, розташованими із симетричним зміщенням, позначається у форматі: e2-a-t1×t2.
де: a - сторона квадрата, мм;
t1 - крок між центрами отворів по вертикалі, мм;
t2 - крок між центрами отворів по горизонталі, мм.
|
|
|
b3 — Прямокутний отвір за прямокутником
Перфорований аркуш із прямокутними отворами, розташованими по прямокутнику, позначається у форматі: b3-a×b-t1×t2.
де: a - ширина отвору, мм;
b - довжина отвору, мм;
t1 - крок перфорації по вертикалі, мм;
t2 - крок перфорації по горизонталі, мм.
|
|
|
e3 — Прямокутний отвір із симетричним зміщенням
Перфорований аркуш із прямокутними отворами, розташованими із симетричним зміщенням, позначається у форматі: e3-a×b-t1×t2.
де: a - ширина отвору, мм;
b - довжина отвору, мм;
t1 - крок перфорації по вертикалі, мм;
t2 - крок перфорації по горизонталі, мм.
|
|
|
b4 — Овальний отвір за прямокутником
Перфорований аркуш з овальними отворами, розташованими за прямокутником, позначається у форматі: b4-a×b-t1×t2.
де: a - ширина отвору, мм;
b - довжина отвору, мм;
t1 - крок перфорації по вертикалі, мм;
t2 - крок перфорації по горизонталі, мм.
|
|
|
e4 — Овальний отвір із симетричним зміщенням
Перфорований аркуш з овальними отворами, розташованими із симетричним зміщенням, позначається у форматі: e4-a×b-t1×t2.
де: a - ширина отвору, мм;
b - довжина отвору, мм;
t1 - крок перфорації по вертикалі, мм;
t2 - крок перфорації по горизонталі, мм.
|
